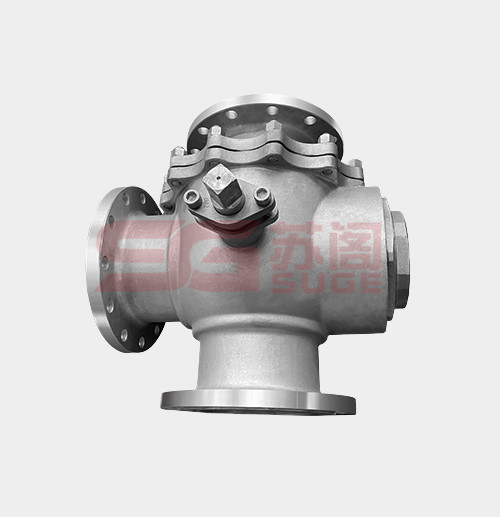

| 名称：高平台法兰球阀 |
| ·详细描述 |
|
|
产品概述
ISOO 5211平台设计2片碟形弹簧自动压紧填料高平台球阀阀杆防飞出，防静电双层阀杆填料符合德国TUV TA-LUFT的阀杆泄漏测试要求。适用介质:水、气、油品、天然气和酸碱类腐蚀性介质适用温度：≤300℃，驱动方式：手动、蜗轮传动、气动、电动、液动等。
技术规范
|
设计制造
|
GB标准
|
ANSI标准
|
JIS标准
|
DIN标准
|
|
设计标准
|
GB/T12237
|
API608
|
API608
|
DIN3357/1，2
|
|
结构长度
|
GB/T12221
|
ASMEB16.10
|
JISB2002
|
DIN3202
|
|
法兰尺寸
|
GB/T9113
JB/T79
|
ASMEB16.5
|
JISB2212
JISB2214
|
DIN2543-2545
|
|
检验与试验
|
GB/T13927
|
API598
|
JISB2003
|
DIN3230/3
|
主要零件材料
|
零件名称
|
材质
|
|
阀体
|
CF8M
|
CF8
|
WCB
|
Ti钛
|
|
阀盖
|
CF8M
|
CF8
|
WCB
|
Ti钛
|
|
球体
|
316
|
304
|
Ti钛
|
|
阀座
|
PTFE、对位聚苯
|
|
螺母
|
A193-B8
|
A193-B7
|
A193-B8
|
|
阀杆
|
316
|
304
|
Ti钛
|
|
止推垫片
|
PTFE、柔性石墨
|
|
填料
|
PTFE、柔性石墨
|
|
过渡垫片
|
增强聚四氟乙烯、柔性石墨
|
|
填料压环
|
304
|
|
蝶簧
|
301
|
|
螺母
|
304
|
|
防松盖
|
304
|
|
螺母
|
304
|
|
手柄（1/2"-3"）
|
304
|
|
手柄套（1/2"-3"）
|
塑料Plastics
|
|
限位片（1/2"-3"）
|
304
|
|
密封垫片
|
PTFE、柔性石墨+不锈钢丝
|
|
钢管（4"-6"）
|
镀锌钢管
|
|
扳头
|
CF8
|
|
定位螺钉
|
304
|
外形及连接尺寸表
|
公称压力
|
公称通径
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
Z-Φd
|
H
|
W
|
H1
|
|
1.6
|
15
|
130
|
95
|
65
|
45
|
-
|
14
|
2
|
-
|
4-14
|
79
|
135
|
48.0
|
|
20
|
130
|
105
|
75
|
55
|
-
|
16
|
2
|
-
|
4-14
|
84
|
135
|
53.0
|
|
25
|
140
|
115
|
85
|
65
|
-
|
16
|
2
|
-
|
4-14
|
95
|
170
|
64.0
|
|
32
|
165
|
135
|
100
|
78
|
-
|
18
|
2
|
-
|
4-18
|
103
|
170
|
71.0
|
|
40
|
165
|
145
|
110
|
85
|
-
|
18
|
2
|
-
|
4-18
|
111
|
200
|
76.0
|
|
50
|
203
|
160
|
125
|
100
|
-
|
20
|
2
|
-
|
4-18
|
120
|
200
|
85.0
|
|
65
|
222
|
180
|
145
|
120
|
-
|
20
|
2
|
-
|
4-18
|
153
|
300
|
104.0
|
|
80
|
241
|
195
|
160
|
135
|
-
|
20
|
2
|
-
|
8-18
|
163
|
300
|
114.0
|
|
100
|
305
|
215
|
180
|
155
|
-
|
22
|
2
|
-
|
8-18
|
182
|
400
|
140.0
|
|
125
|
356
|
245
|
210
|
185
|
-
|
22
|
2
|
-
|
8-18
|
260
|
500
|
183.0
|
|
150
|
394
|
280
|
240
|
210
|
-
|
24
|
2
|
-
|
8-22
|
280
|
800
|
202.0
|
|
200
|
457
|
355
|
295
|
265
|
-
|
24
|
2
|
-
|
12-22
|
-
|
1100
|
253.0
|
|
2.5
|
15
|
140
|
95
|
65
|
45
|
-
|
14
|
2
|
-
|
4-14
|
79
|
135
|
48.0
|
|
20
|
152
|
105
|
75
|
55
|
-
|
16
|
2
|
-
|
4-14
|
84
|
135
|
53.0
|
|
25
|
165
|
115
|
85
|
65
|
-
|
16
|
2
|
-
|
4-14
|
95
|
170
|
64.0
|
|
32
|
178
|
135
|
100
|
78
|
-
|
18
|
2
|
-
|
4-18
|
103
|
170
|
71.0
|
|
40
|
190
|
145
|
110
|
85
|
-
|
18
|
2
|
-
|
4-18
|
111
|
200
|
76.0
|
|
50
|
216
|
160
|
125
|
100
|
-
|
20
|
2
|
-
|
4-18
|
120
|
200
|
85.0
|
|
65
|
241
|
180
|
145
|
120
|
-
|
22
|
2
|
-
|
8-18
|
153
|
300
|
104.0
|
|
80
|
283
|
195
|
160
|
135
|
-
|
24
|
2
|
-
|
8-18
|
163
|
300
|
114.0
|
|
100
|
305
|
230
|
190
|
160
|
-
|
24
|
2
|
-
|
8-22
|
182
|
400
|
140.0
|
|
125
|
381
|
270
|
220
|
188
|
-
|
26
|
2
|
-
|
8-26
|
260
|
500
|
183.0
|
|
150
|
403
|
300
|
250
|
218
|
-
|
28
|
2
|
-
|
8-26
|
280
|
800
|
202.0
|
|
200
|
502
|
360
|
310
|
278
|
-
|
30
|
2
|
-
|
12-26
|
-
|
1100
|
253.0
|
|
4.0
|
15
|
140
|
95
|
65
|
45
|
40
|
14
|
2
|
4
|
4-14
|
79
|
135
|
48.0
|
|
20
|
152
|
105
|
75
|
55
|
51
|
16
|
2
|
4
|
4-14
|
84
|
135
|
53.0
|
|
25
|
165
|
115
|
85
|
65
|
58
|
16
|
2
|
4
|
4-14
|
95
|
170
|
64.0
|
|
32
|
178
|
135
|
100
|
78
|
66
|
18
|
2
|
4
|
4-18
|
103
|
170
|
71.0
|
|
40
|
190
|
145
|
110
|
85
|
76
|
18
|
2
|
4
|
4-18
|
111
|
200
|
76.0
|
|
50
|
216
|
160
|
125
|
100
|
88
|
20
|
2
|
4
|
4-18
|
120
|
200
|
85.0
|
|
65
|
241
|
180
|
145
|
120
|
110
|
22
|
2
|
4
|
8-18
|
153
|
300
|
104.0
|
|
80
|
283
|
195
|
160
|
135
|
121
|
24
|
2
|
4
|
8-18
|
163
|
300
|
114.0
|
|
100
|
305
|
230
|
190
|
160
|
150
|
24
|
2
|
4.5
|
8-22
|
182
|
400
|
140.0
|
|
125
|
381
|
270
|
220
|
188
|
176
|
26
|
2
|
4.5
|
8-26
|
260
|
500
|
183.0
|
|
150
|
403
|
300
|
250
|
218
|
204
|
28
|
2
|
4.5
|
8-26
|
280
|
800
|
202.0
|
|
200
|
502
|
375
|
320
|
282
|
260
|
34
|
2
|
4.5
|
12-30
|
-
|
1100
|
253.0
|
|
| |
|
| |
|
|
|
|
|
