产品用途
Q41F 型 PN16~PN64 法兰球阀用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
产品特点
1、在各种阀门中，球阀的流动阻力小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。
2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
性能参数
|
型号
|
Q41F-16C
|
Q41F-16P
|
|
Q41F-25C
|
Q41F-25P
|
|
工作压力（MPa）
|
1.6~2.5
|
|
适用温度（℃）
|
≤180
|
|
适用介质
|
水、蒸汽、油品
|
弱腐蚀性介质
|
|
材料
|
阀体、阀盖
|
碳素钢铸钢
|
铬镍系不锈钢
|
|
球体、阀杆
|
铬/铬镍/铬镍钼系不锈钢
|
铬镍系不锈钢
|
|
密封圈
|
柔性石墨垫圈/316＋柔性石墨垫圈
|
|
填料
|
聚四氟乙烯
|
主要连接尺寸
|
公称通径DN
|
主要外形连接尺寸
|
|
L
|
D
|
D1
|
D2
|
B
|
Z-d
|
H
|
W
|
|
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-14
|
78
|
140
|
|
20
|
140
|
105
|
75
|
55
|
14
|
4-14
|
84
|
160
|
|
25
|
150
|
115
|
85
|
65
|
14
|
4-14
|
95
|
180
|
|
32
|
165
|
135
|
100
|
78
|
16
|
4-18
|
150
|
250
|
|
40
|
180
|
145
|
110
|
85
|
16
|
4-18
|
150
|
300
|
|
50
|
200
|
160
|
125
|
100
|
16
|
4-18
|
170
|
350
|
|
65
|
220
|
180
|
145
|
120
|
18
|
4-18
|
195
|
350
|
|
80
|
250
|
195
|
160
|
135
|
20
|
8-18
|
215
|
400
|
|
100
|
280
|
215
|
180
|
155
|
20
|
8-18
|
250
|
500
|
|
125
|
320
|
145
|
210
|
185
|
22
|
8-18
|
265
|
600
|
|
150
|
360
|
280
|
240
|
210
|
24
|
8-23
|
270
|
800
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12-23
|
330
|
800
|
|
250
|
530
|
405
|
355
|
320
|
30
|
12-25
|
450
|
1300
|
|
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-14
|
103
|
100
|
|
20
|
140
|
105
|
75
|
55
|
16
|
4-14
|
112
|
160
|
|
25
|
150
|
115
|
85
|
65
|
16
|
4-14
|
123
|
160
|
|
32
|
165
|
135
|
100
|
78
|
18
|
4-18
|
150
|
250
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4-18
|
156
|
250
|
|
50
|
200
|
160
|
125
|
100
|
20
|
4-18
|
172
|
350
|
|
65
|
220
|
180
|
145
|
120
|
22
|
8-18
|
197
|
350
|
|
80
|
250
|
195
|
160
|
135
|
22
|
8-18
|
222
|
450
|
|
100
|
280
|
230
|
190
|
160
|
24
|
8-23
|
253
|
450
|
|
125
|
320
|
270
|
220
|
188
|
28
|
8-25
|
275
|
600
|
|
150
|
360
|
300
|
250
|
218
|
30
|
8-25
|
286
|
800
|
|
200
|
400
|
360
|
310
|
278
|
34
|
12-25
|
340
|
1200
|
|
250
|
530
|
425
|
370
|
332
|
36
|
12-30
|
470
|
1400
|

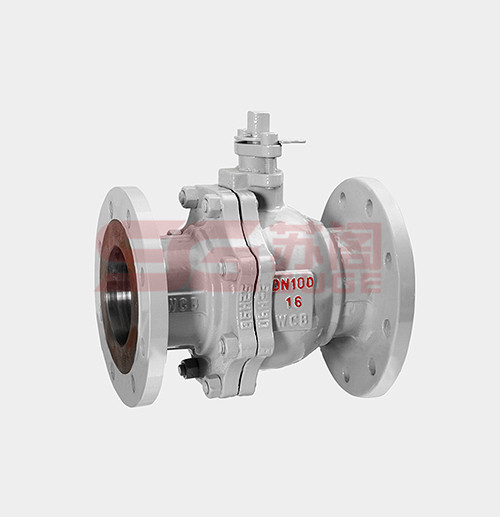

结构图片
|
