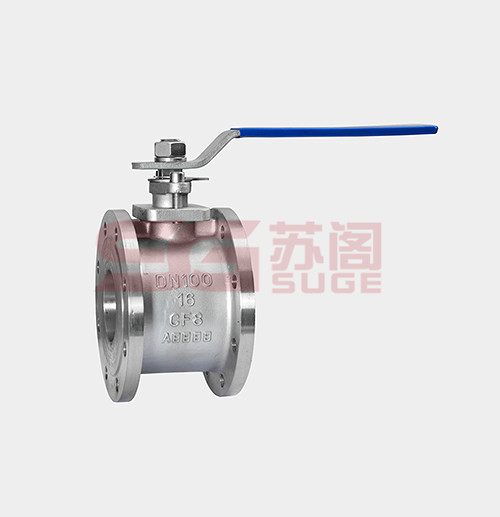

产品用途
BQ41F 型 PN16、PN20、PN25 保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
执行标准
设计标准：ASME B 16.34、GB/T12224
结构长度：ASME B 16.10、GB/T12221
连接法兰：ASME B 16.5、JB/T 79
试验和检验：JB/T9092、API 598
性能参数
|
型号
|
BQ41F-16C
|
BQ41F-25C
|
BQ41F-16P
|
BQ41F-25P
|
|
工作压力（MPa）
|
1.6
|
2.5
|
1.6
|
2.5
|
|
适用温度（℃）
|
≤200
|
|
适用介质
|
非腐蚀性介质
|
腐蚀性介质
|
|
材料
|
阀体、阀盖
|
碳钢
|
铬镍钛钢
|
|
球体
|
铬镍钢
|
|
阀座
|
聚四氟乙烯或氧化橡胶
|
聚四氟乙烯
|
|
阀杆
|
沉淀硬化钢
|
铬镍钢
|
主要外形和连接尺寸
|
公称
通径
|
主要外形尺寸和连接尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
W
|
|
BQ41F-16C BQ41F-16P BQ41F-16R BQ641F-16C BQ641F-16P BQ641F-16R BQ941F-16C BQ941F-16P BQ941F-16R
|
|
15
|
108
|
95
|
65
|
45
|
14
|
4-14
|
95
|
160
|
|
20
|
117
|
105
|
75
|
55
|
14
|
4-14
|
101
|
160
|
|
25
|
127
|
115
|
85
|
65
|
14
|
4-14
|
106
|
160
|
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
112
|
230
|
|
40
|
165
|
145
|
110
|
85
|
16
|
4-18
|
125
|
230
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
135
|
230
|
|
65
|
191
|
180
|
145
|
120
|
18
|
4-18
|
170
|
400
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
193
|
400
|
|
100
|
229
|
215
|
180
|
155
|
20
|
8-18
|
265
|
700
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-18
|
310
|
700
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
355
|
1100
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
410
|
1500
|
|
252
|
533
|
405
|
355
|
320
|
30
|
12-25
|
560
|
1500
|
|
