产品用途

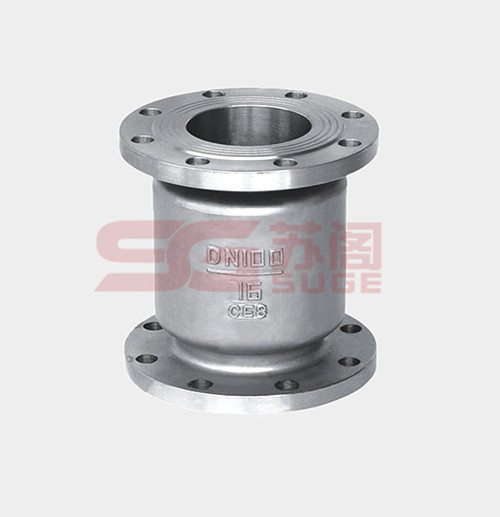

HC42X、HC42T、HC42H 型 PN10~PN25 消声止回阀适用于给、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。
产品特点
HC42X、HC42T、HC42H 型 PN10~PN25 消声止回阀内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。
主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
铸铁、球墨铸铁、碳钢
|
|
导流体
|
铸铁、球墨铸铁、碳钢
|
|
阀座
|
青铜、铬不锈钢
|
|
阀瓣
|
青铜、铬不锈钢
|
|
轴
|
青铜、铬不锈钢
|
|
弹簧
|
不锈钢
|
主要外形和连接尺寸
|
型号
|
公称通径
|
D1
|
D2
|
D3
|
N-ΦD
|
L
|
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
|
H42H
|
DN300
|
370
|
400
|
410
|
460
|
12-13
|
12-28
|
181
|
|
H42H
|
DN350
|
429
|
460
|
470
|
520
|
16-23
|
16-28
|
184
|
|
H42H
|
DN400
|
480
|
515
|
525
|
580
|
16-28
|
16-31
|
191
|
|
H42H
|
DN450
|
530
|
565
|
585
|
640
|
20-28
|
20-31
|
203
|
|
H42H
|
DN500
|
582
|
620
|
650
|
715
|
20-28
|
20-34
|
219
|
|
H42H
|
DN600
|
682
|
725
|
770
|
810
|
840
|
20-31
|
20-37
|
222
|
|
H42H
|
DN700
|
794
|
840
|
840
|
895
|
910
|
24-31
|
24-37
|
280
|
|
H42H
|
DN800
|
901
|
950
|
950
|
1015
|
1025
|
24-34
|
24-40
|
356
|
|
H42H
|
DN900
|
1001
|
1050
|
1050
|
1125
|
1125
|
28-40
|
28-40
|
368
|
|
H42H
|
DN1000
|
1112
|
1160
|
1170
|
1230
|
1255
|
28-43
|
28-43
|
432
|
|
H42H
|
DN1200
|
-
|
1380
|
1390
|
1455
|
1485
|
32-49
|
32-49
|
524
|
|
