主要特点
1. 中法兰螺栓连接；
2. 水平和垂直管线适用；
3. 升降式阀瓣；
4. 标准法兰连接；

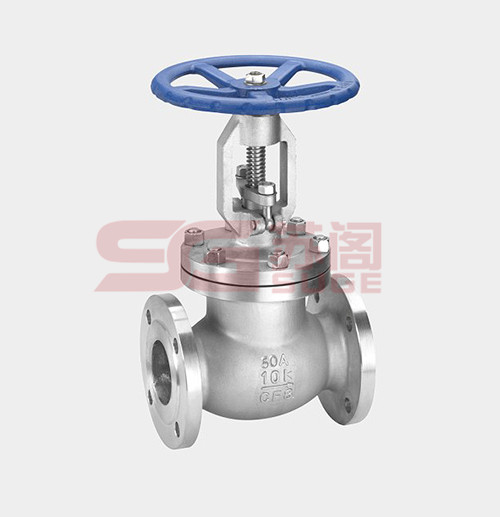

不锈钢日标截止阀型号：J41W-10K J41W-20K
材质：SCS13 SCS13A SCS14 SCS14A
技术规范
|
设计依据
|
日标系列
|
|
设计标准
|
BS5351
|
|
法兰连接结构长度
|
JIS B2002
|
|
结构长度(焊接)
|
-
|
|
连接法兰
|
JIS B2212 B2214
|
|
对焊端
|
-
|
|
试验和检验
|
JIS B2003
|
试压压力
|
试验项目
|
壳体试验
|
密封试验
|
上密封试验
|
气密封试验
|
|
介质
|
水
|
气
|
|
单位
|
Mpa
|
Mpa
|
Mpa
|
Mpa
|
|
公称压力
|
10K
|
2.4
|
1.5
|
1.5
|
0.5-0.7
|
|
20K
|
5.8
|
4
|
4
|
零部件材料列表
|
零件名称
|
零部件材料
|
|
阀体/阀盖
|
A216-WCB
|
A217-WC6
|
A352-LCB
|
A351-CF8M
|
|
闸板
|
A216-WCB
|
A217-WC6
|
A352-LCB
|
A351-CF8M
|
|
阀杆
|
A182-F6a
|
A182-F11
|
A182-F6a
|
A182-F316
|
|
填料
|
柔性石墨/ Flexible Graphite
|
聚四氟乙烯/PTFE
|
|
垫片
|
18-8柔性石墨/18-8Flexible Graphite
|
|
螺栓
|
A193-B7
|
A193-B7
|
A193-B7M
|
A193-B8
|
|
适用温度
|
-29~425℃
|
-29~550℃
|
-46~350℃
|
-40~200℃
|
|
适用介质
|
水，油品，蒸汽
|
蒸汽，油品
|
丙烷，乙烯
|
硝酸类
|
主要外形和连接尺寸
|
型号
|
规格（mm）
|
尺寸（mm）
|
|
inch
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z-Φd
|
|
|
J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY
|
1/2″
|
15
|
108
|
95
|
70
|
52
|
12
|
4-Φ15
|
|
|
3/4″
|
20
|
117
|
100
|
75
|
58
|
14
|
4-Φ15
|
|
|
1″
|
25
|
127
|
125
|
90
|
70
|
14
|
4-Φ19
|
|
|
11/4″
|
32
|
140
|
135
|
100
|
80
|
16
|
4-Φ19
|
|
|
11/2″
|
40
|
165
|
140
|
105
|
85
|
16
|
4-Φ19
|
|
|
2″
|
50
|
203
|
155
|
120
|
100
|
16
|
4-Φ19
|
|
|
21/2″
|
65
|
216
|
175
|
140
|
120
|
18
|
4-Φ19
|
|
|
3″
|
80
|
241
|
185
|
150
|
130
|
18
|
8-Φ19
|
|
|
4″
|
100
|
292
|
210
|
175
|
155
|
18
|
8-Φ19
|
|
|
5″
|
125
|
356
|
250
|
210
|
185
|
20
|
8-Φ23
|
|
|
6″
|
150
|
406
|
280
|
240
|
215
|
22
|
8-Φ23
|
|
|
8″
|
200
|
495
|
330
|
290
|
265
|
22
|
12-Φ23
|
|
|
10″
|
250
|
622
|
400
|
355
|
325
|
24
|
12-Φ25
|
|
|
12″
|
300
|
698
|
445
|
400
|
370
|
24
|
16-Φ25
|
|
|
14″
|
350
|
787
|
490
|
445
|
415
|
26
|
16-Φ25
|
|
|
16″
|
400
|
914
|
560
|
510
|
475
|
28
|
16-Φ27
|
|
