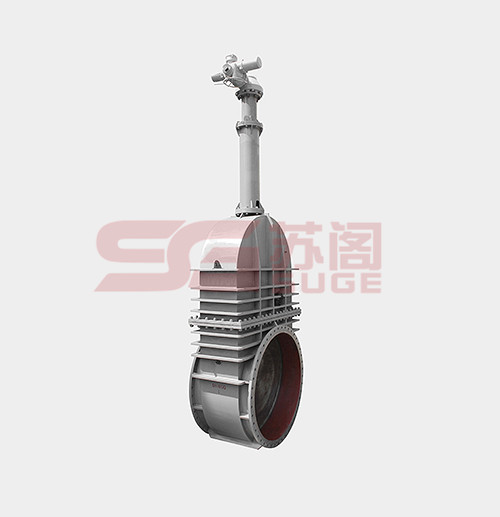

煤气闸阀是用来启闭管道通路或调节管道内介质流量的设备，是煤气管道上的主要切断装置和调节装置。因此要求它必须安全可靠且经久耐用，在生产操作中需要关闭时能保证严密不漏气，检修时切断煤气来源，没有漏入停气一侧的可能性且考虑耐磨、耐蚀，保证的使用寿命。
产品特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小；
2、密封面采用不锈钢和硬质合金，使用寿命长；
3、采用柔性石墨填料、密封可靠，操作轻便灵活；
4、驱动方式为手动、气动、电动、齿轮传动；
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79.1
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
性能参数
|
公称压力PN（MPa)
|
壳体
|
试验压力（MPa)
|
上密封
|
|
密封（液）
|
密封（气）
|
|
0.25
|
0.375
|
0.275
|
/
|
0.275
|
|
0.6
|
0.9
|
0.66
|
/
|
0.66
|
适用介质和适用温度
|
壳体材料
|
适用介质
|
适用温度（℃）
|
|
碳素钢（C型）
|
水、蒸汽、油品
|
≤425
|
|
铬镍钛钢（P型）
|
硝酸类
|
≤200
|
|
铬镍钼钛钢（R型）
|
醋酸类
|
≤200
|
|
铬钼钢（I型）
|
水、蒸汽、油品
|
≤550
|
主要零件材料
|
阀体、阀盖
|
阀板、阀座
|
阀杆
|
阀杆螺母
|
填料
|
手轮
|
|
碳素钢
|
优良碳钢+硬质合金或不锈钢
|
铬不锈钢
|
铝青铜
|
石墨石棉盘根
|
可锻铸铁
|
|
铬镍钛钢
|
不锈钢、不锈钢+硬质合金
|
铬镍钛不锈钢
|
铝青铜
|
聚四氟乙烯
|
可锻铸铁
|
|
铬镍钼钛钢
|
不锈钢、不锈钢+硬质合金
|
铬镍钛不锈钢
|
铝青铜
|
聚四氟乙烯
|
可锻铸铁
|
|
铬钼钢
|
合金钢+硬质合金
|
铬钼钢
|
铝青铜
|
柔性石棉
|
可锻铸铁
|
|
