| 名称:法兰低压闸阀 |
| ·详细描述 |
|
|
产品特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小;
2、密封面采用不锈钢和硬质合金,使用寿命长;
3、采用柔性石墨填料、密封可靠,操作轻便灵活;
4、驱动方式为手动、气动、电动、齿轮传动;
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准
设计规范:GB/T 12234
结构长度:GB/T 12221
连接法兰:JB/T 79.1
试验与检验:JB/T 9092
压力-温度:GB/T 9131
产品标识:GB/T 12220
性能参数
|
公称压力PN(MPa)
|
壳体
|
试验压力(MPa)
|
上密封
|
|
密封(液)
|
密封(气)
|
|
1.6
|
2.4
|
1.8
|
0.6
|
1.8
|
|
2.5
|
3.8
|
2.8
|
0.6
|
2.8
|
|
4.0
|
6.0
|
4.4
|
0.6
|
4.4
|
|
6.4
|
9.6
|
7.0
|
0.6
|
7.0
|
|
10.0
|
15.0
|
11.0
|
0.6
|
11.0
|
|
16.0
|
24.0
|
18.0
|
0.6
|
18.0
|
适用介质和适用温度
|
壳体材料
|
适用介质
|
适用温度(℃)
|
|
碳素钢(C型)
|
水、蒸汽、油品
|
≤425
|
|
铬镍钛钢(P型)
|
硝酸类
|
≤200
|
|
铬镍钼钛钢(R型)
|
醋酸类
|
≤200
|
|
铬钼钢(I型)
|
水、蒸汽、油品
|
≤550
|
主要零件材料
|
阀体、阀盖
|
阀板、阀座
|
阀杆
|
阀杆螺母
|
填料
|
手轮
|
|
碳素钢
|
优良碳钢+硬质合金或不锈钢
|
铬不锈钢
|
铝青铜
|
石墨石棉盘根
|
可锻铸铁
|
|
铬镍钛钢
|
不锈钢、不锈钢+硬质合金
|
铬镍钛不锈钢
|
铝青铜
|
聚四氟乙烯
|
可锻铸铁
|
|
铬镍钼钛钢
|
不锈钢、不锈钢+硬质合金
|
铬镍钛不锈钢
|
铝青铜
|
聚四氟乙烯
|
可锻铸铁
|
|
铬钼钢
|
合金钢+硬质合金
|
铬钼钢
|
铝青铜
|
柔性石棉
|
可锻铸铁
|
主要外形和连接尺寸
|
公称通径
|
主要外形尺寸和连接尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
D0
|
|
Z41H-16C
|
|
15
|
130
|
95
|
65
|
45
|
14-2
|
4-Φ14
|
170
|
120
|
|
20
|
150
|
105
|
75
|
55
|
14-2
|
4-Φ14
|
190
|
140
|
|
25
|
160
|
115
|
85
|
65
|
14-2
|
4-Φ14
|
205
|
160
|
|
32
|
180
|
135
|
100
|
78
|
16-2
|
4-Φ18
|
270
|
180
|
|
40
|
200
|
145
|
110
|
85
|
16-3
|
4-Φ18
|
310
|
200
|
|
50
|
250
|
160
|
125
|
100
|
16-3
|
4-Φ18
|
358
|
240
|
|
65
|
265
|
180
|
145
|
120
|
18-3
|
4-Φ18
|
373
|
240
|
|
80
|
280
|
195
|
160
|
135
|
20-3
|
8-Φ18
|
435
|
280
|
|
100
|
300
|
215
|
180
|
155
|
20-3
|
8-Φ18
|
500
|
300
|
|
125
|
325
|
245
|
210
|
185
|
22-3
|
8-Φ18
|
614
|
320
|
|
150
|
350
|
280
|
240
|
210
|
24-3
|
8-Φ23
|
674
|
360
|
|
200
|
400
|
335
|
295
|
265
|
26-3
|
12-Φ23
|
811
|
400
|
|
250
|
450
|
405
|
355
|
320
|
30-3
|
12-Φ25
|
969
|
450
|
|
300
|
500
|
460
|
410
|
375
|
30-3
|
12-Φ25
|
1145
|
580
|
|
350
|
550
|
520
|
470
|
435
|
34-4
|
16-Φ25
|
1280
|
640
|
|
400
|
600
|
580
|
525
|
485
|
36-4
|
16-Φ30
|
1452
|
640
|
|
Z41H-25
|
|
15
|
130
|
95
|
65
|
45
|
16-2
|
4-Φ14
|
170
|
120
|
|
20
|
150
|
105
|
75
|
55
|
16-2
|
4-Φ14
|
190
|
140
|
|
25
|
160
|
115
|
85
|
65
|
16-2
|
4-Φ14
|
205
|
160
|
|
32
|
180
|
135
|
100
|
78
|
18-2
|
4-Φ18
|
270
|
180
|
|
40
|
200
|
145
|
110
|
85
|
18-3
|
4-Φ18
|
310
|
200
|
|
50
|
250
|
160
|
125
|
100
|
20-3
|
4-Φ18
|
358
|
240
|
|
65
|
265
|
180
|
145
|
120
|
22-3
|
8-Φ18
|
373
|
240
|
|
80
|
280
|
195
|
160
|
135
|
22-3
|
8-Φ18
|
435
|
280
|
|
100
|
300
|
230
|
190
|
160
|
24-3
|
8-Φ23
|
500
|
300
|
|
125
|
325
|
270
|
220
|
188
|
28-3
|
8-Φ25
|
614
|
320
|
|
150
|
350
|
300
|
250
|
218
|
30-3
|
8-Φ25
|
674
|
360
|
|
200
|
400
|
360
|
310
|
278
|
34-3
|
12-Φ25
|
811
|
400
|
|
250
|
450
|
425
|
370
|
332
|
36-3
|
12-Φ30
|
969
|
450
|
|
300
|
500
|
485
|
430
|
390
|
40-4
|
16-Φ30
|
1145
|
580
|
|
350
|
550
|
550
|
490
|
448
|
44-4
|
16-Φ34
|
1280
|
640
|
|
400
|
600
|
610
|
550
|
505
|
48-4
|
16-Φ34
|
1452
|
640
|

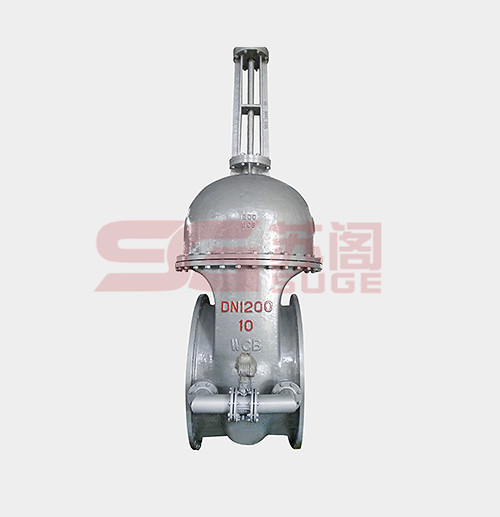

结构图片
|
| |
|
| |
|
|
|
|
|
